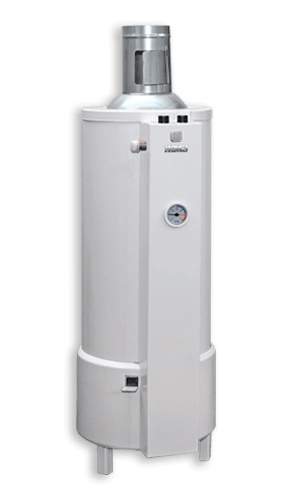

| АОГВ 17,4-3 Комфорт (Н) - газовый котел ОАО "Жуковский машиностроительный завод" (ОАО ЖМЗ) |
 сравнить
|
На складе: на заказ
АОГВ 17,4-3 предназначены для электронезависимых автономных систем отопления домов, дач площадью до 140 кв.м.
Аппараты применяются в системах отопления с естественной (открытая) и принудительной (закрытая) циркуляцией теплоносителя. Давление в закрытой системе должно быть не более1,5 кгс/кв.см.
Теплоноситель системы отопления - умягчённая вода либо бытовой антифриз (для АОГВ).
Аппараты работают на природном газе, при замене форсунок (основная горелка и запальник) - на сжиженном (баллонном) газе.
ПРИМЕЧАНИЕ. Форсунки для сжиженного газа поставляются заводом по запросу покупателя за отдельную плату.
В качестве теплоносителя используется вода по ГОСТ Р 51232-98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ применение вместо воды низкозамерзающей жидкости - бытового антифриза, рекомендованного для системы отопления.
Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в СО в рабочем состоянии (при температуре теплоносителя в СО от 60 до 80 °С) должно быть не более 1,5 кгс/см2.
На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2.
Для контроля давления в СО должен быть установлен манометр с пределом измерения от 0 до 4 кгс/см2.
|
|
Описание товара
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметры |
Обозначение |
АОГВ 17,4-3
Комфорт |
АКГВ 17,4-3
Комфорт |
АОГВ 23,2-3
Комфорт |
АКГВ-23,2 -3
Комфорт |
| 1 |
2 |
3 |
4 |
5 |
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее:
- в режиме отопления
- режиме ГВС |
|
|
|
|
Вид газа
- природный по ГОСТ 5542-87
- сжиженный по ГОСТ 20448-80 |
|
|
|
|
| Давление газа, Па (мм вод.ст.) |
природного:
- - номинальное
- - минимальное / максимальное
|
- 1274 (130)
- 635 (65) / 1764 (180)
|
сжиженного:
- - номинальное
- - минимальное / максимальное
|
- 2940 (300)
- 1960(200) / 3528(360)
|
| Номинальная тепловая мощность, Вт (Ккал/ч) |
17445 (15000) |
23260 (20000) |
| Отопление помещений с теплопотерями не более, Вт |
14500 |
14500 |
19500 |
19500 |
| Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2, до |
150 |
200 |
| Расход газа: |
- природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более
|
1,87 |
2,55 |
- сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод.ст.) м3/ч (кг/ч), не более
|
0,65 (1,3) |
0,87 (1,74) |
Разрежение в дымоходе, Па (мм вод.ст.)
минимальное / максимальное |
2,94 (0,3) / 29,4 (3,0) |
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегулятора. Допускается утечка воздуха, см3/ч, не более |
70 |
| Время розжига, сек., не более |
60 |
| Индекс окиси углерода, об.%, не более |
0,05 |
| Диапазон поддержания температуры воды в теплообменнике, oС |
45-90 (Эконом, Эконом плюс (01), Комфорт)
30-90 (Эконом плюс (02), Универсал) |
| Тип горелки |
Инжекционный |
| Вместимость бака, л |
64 |
61 |
62 |
59 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм |
136±2 |
| Присоединительная резьба штуцеров для: |
| - подачи газа |
G 3/4 |
| - подвода и отвода воды к отопительной части |
G 2 |
| - подвода и отвода воды к нагревательной части |
- |
G 1/2 |
- |
G 1/2 |
| Расход воды в режиме горячего водоснабжения при нагреве на At=35 oС л/мин., не менее |
- |
5,4 |
- |
7,1 |
| Давление воды перед аппаратом в системе ГВС, кПа (кг/см2) |
| - максимальное |
- |
588 (6,0) |
- |
588 (6,0) |
| - минимальное |
- |
14,7(0,15) |
- |
14,7(0,15) |
| Давление воды в системе отопления, кПа (бар), не более |
200 (2,0) |
| Расстояние от пола до оси входного патрубка газопровода, мм |
716±5 |
| Расстояние от пола до конца выходного патрубка теплообменника, мм |
1050±5 |
| Расстояние от пола до оси вход - ного патрубка теплообменника, мм |
292±5 |
| Расстояние от пола до оси входного патрубка змеевика, мм |
- |
587±5 |
- |
587±5 |
| Расстояние от пола до оси выходного патрубка змеевика, мм |
- |
927±5 |
- |
927±5 |
| Габаритные размеры, мм: высота х ширина х глубина |
1050±5 х 420±5 х 480±5 |
| Масса аппарата (без упаковки), кг, не более |
49 |
57 |
52 |
60 |
| |
| |
