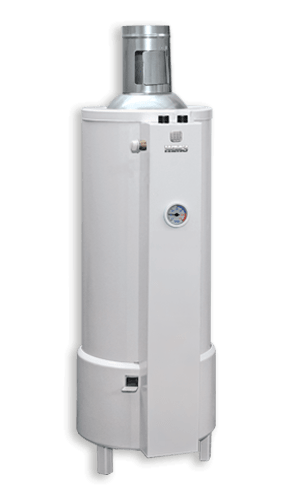

Руководство по эксплуатации Аппарат отопительный газовый бытовой с водяным контуром АОГВ-29-3 Комфорт предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппарат комбинированный газовый бытовой с водяным контуром АКГВ-29-3 Комфорт предназначен для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления и горячего водоснабжения (ГВС). В качестве теплоносителя используется вода по ГОСТ Р51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. ВНИМАНИЕ! Допускается для аппарата АОГВ-29-3 Комфорт применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”, «Теплый дом-65». ВНИМАНИЕ! Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью. ПРИМЕЧАНИЕ. Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2. На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2. Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0 ÷ 4 кг/см2. ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией аппарата, которые связаны с его постоянным техническим усовершенствованием. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | Параметры | Обозначение | | АОГВ 29-3 Комфорт | АКГВ 29-3 Комфорт | | 1 | 2 | 3 | Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее:
-в режиме отопления
-в режиме ГВС | 89 - | 89 80 | Вид газа
- природный по ГОСТ 5542-87
- сжиженный по ГОСТ 20448-80 | +
+ | +
+ | Давление газа, Па (мм вод.ст.)
природного:
- номинальное
- минимальное / максимальное
сжиженного:
- номинальное
- минимальное / максимальное | 1274 (130)
635 (65) / 1764 (180)
2940 (300)
1960 (200) / 3528 (360) | | Номинальная тепловая мощность, Вт (Ккал/ч) | 29075 (25000) | | Отопление помещений с теплопотерями, Вт, не более | 24500 | | Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 | 200 ÷ 250 | | Расход газа: | | - природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более | 3,18 | | - сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод.ст.) м3/ч (кг/ч), не более | 1,085 (2,17) | | Разрежение в дымоходе, Па (мм.вод.ст.) Минимальное ⁄ максимальное | 2,94 (0,3) ⁄ 29,4 (3,0) | | Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегулятора. Допускается утечка воздуха, см3/ч., не более | 70 | | Время розжига, сек, не более | 60 | | Индекс окиси углерода, об.%, не более | 0,05 | | Диапазон поддержания температуры воды в теплообменнике, °С | 50÷90 | | Тип горелки | Инжекционный | | Вместимость бака, л | 60 | 57 | | Наружный диаметр присоединительного патрубка газоотводящего устройства, мм | 140±2 | Присоединительная резьба штуцеров для:
- подачи газа
- подвода и отвода воды к отопительной части
- подвода и отвода воды к нагревательной части | G¾
G2
- | G¾
G2 G½ | | Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 °С л/мин., не менее | – | 8,9 | Давление воды перед аппаратом в системе ГВС, кПа (кг/см2):
- максимальное
- минимальное | –
– | 588 (6,0)
14,7 (0,15) | | Давление воды в системе отопления, кПа, не более | 100 | | Расстояние от пола до оси входного патрубка газопровода, мм | 120±5 | | Расстояние от пола до конца выходного патрубка теплообменника, мм | 1050±5 | | Расстояние от пола до оси входного патрубка теплообменника, мм | 292±5 | | Расстояние от пола до оси входного патрубка змеевика, мм | – | 587±5 | | Расстояние от пола до оси выходного патрубка змеевика, мм | – | 927±5 | Габаритные размеры, мм:
высота х ширина х глубина | 1050±5 х 420±5 х 480±5 | | Масса аппарата (без упаковки), кг, не более | 55 | 63 | ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода - изготовителя или специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ. ВНИМАНИЕ! Во избежание несчастных случаев и порчи аппарата ЗАПРЕЩАЕТСЯ: - - включать аппарат лицам, не прошедшим специальное обучение (инструктаж) и детям;
- - применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- - включать аппарат при отсутствии тяги в дымоходе и без предварительного заполнения системы отопления и аппарата водой;
- - нажимать кнопку пусковую и вращать ручку регулировочную термостата без надобности;
- - настраивать ручку регулировочную термостата на температуру воды выше 90 °С;
- - стучать по горелке, автоматике, поворачивать ручку крана газового, ручку регулировочную термостата с помощью ключей, плоскогубцев и других инструментов;
- - класть на аппарат и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т.п.);
- - производить сушку белья возле аппарата и на трубопроводах;
- - класть на аппарат или вблизи от него пожароопасные вещества и материалы;
- - пользоваться неисправным аппаратом;
- - владельцу производить ремонт и переустановку аппарата, а также вносить в конструкцию какие-либо изменения.
ВНИМАНИЕ! Запрещается в аппарате АКГВ-29-3 Комфорт применение в отопительной системе в качестве теплоносителя вместо воды антифриза. ВНИМАНИЕ! Избегайте применения в аппарате АОГВ-29-3 низкокачественного (поддельного) антифриза, так как это ведет к появлению шума (стука) в баке при работе аппарата. ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию аппарата производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за аппаратом с внесением записи в контрольный талон (Приложение А) с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется. ВНИМАНИЕ! Профилактический осмотр и ремонт аппарата производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ. ВНИМАНИЕ! Наблюдение за работой аппарата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии. ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ
Наименование работ | Периодичность выполнения работ | | 1 | 2 | | Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра | По мере необходимости | | Проверка плотности всех соединений | При каждом посещении по графику технического обслуживания | | Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя | По мере необходимости, но не реже одного раза в год | | Разборка и смазка крана газового перед аппаратом. | По мере необходимости (в случае заедания) | | Очистка термопары от нагара | По мере необходимости | | Проверка работоспособности автоматики по тяге, перегреву | То же | | Проверка работы автоматики безопасности по пламени и термостата | То же | | Проверка работы пьезорозжига | По мере необходимости | | Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом | То же | | Очистка турбуляторов от сажи | По мере необходимости. Обгорание нижних концов турбуляторов в процессе работы на длину 50ч70 мм не влияет на работу изделия и не является дефектом | | Смена мелких деталей и ремонт | По мере необходимости | ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Аппарат соответствует требованиям ГОСТ 20219-74, ТУ 1-01-0893-90.
Срок гарантии составляет 36 месяцев со дня продажи, но не более 48 месяцев со дня выпуска аппарата заводом-изготовителем (12 месяцев - предпродажное хранение). При отсутствии штампа торгующей организации гарантийный срок (36 месяцев) исчисляется с даты выпуска аппарата. ПРИМЕЧАНИЕ. Завод - изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве. ВНИМАНИЕ! Гарантийный ремонт аппарата не производится в следующих случаях: - - несоблюдение требований безопасности;
- - несоблюдение правил монтажа и подключения аппарата;
- - несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за аппаратом;
- - небрежность хранения, обращения, транспортировки аппарата владельцем или торгующей организацией;
- - применение в аппарате АКГВ-29-3 Комфорт в качестве теплоносителя вместо воды любой другой жидкости;
- - а также по другим причинам, не зависящим от завода-изготовителя.
ВНИМАНИЕ! Аппарат принимается на гарантийный ремонт при соблюдении следующих требований: - - работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем аппарата составляет акт, в котором указывает следующее:
- - наименование аппарата;
- - заводской номер;
- - дату выпуска;
- - дату продажи;
- - описание дефекта;
- - предварительную причину его возникновения.
Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем аппарата заводу - изготовителю по адресу: 140184, Россия, Московская область, г. Жуковский, ул. Заводская, 3
ОАО «Жуковский машиностроительный завод»,
Тел. сервисной службы: (495) 556-68-22, (496 - 48) 7-42-25 ПРИМЕЧАНИЕ. При нарушении требований, гарантийный ремонт заводом - изготовителем не производится. РИМЕЧАНИЕ. Если при проверке специалистами завода - изготовителя подтверждается, что указанная в акте поломка произошла по вине завода - изготовителя, то завод - изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов. ПРИМЕЧАНИЕ. По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей аппарата не по вине завода - изготовителя, владельцу следует обратиться в службы газового хозяйства, сервисную службу завода - изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ.
Средний срок службы аппарата – не менее 14-ти лет. ВНИМАНИЕ! Для аппаратов АОГВ-29-3 Комфорт срок службы аппарата значительно сокращается при применении в качестве теплоносителя вместо воды бытовых антифризов Hot Blood, “Dixis”, «Теплый дом - 65” и других аналогичных им низкозамерзающих жидкостей. Возможно появление шума (стука) в баке при работе аппарата. ВНИМАНИЕ! Запрещается применение в качестве низкозамерзающей жидкости антифризов “Арктика”, ”Ассол”, ”Буртас” и аналогичных им. |
