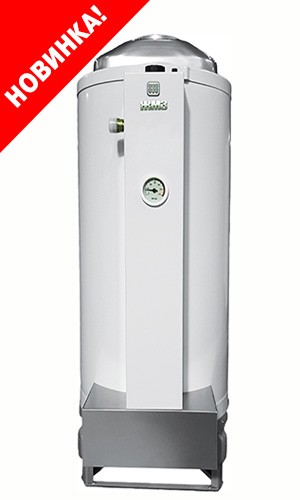

Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС). ПРИМЕЧАНИЕ. Перед эксплуатацией аппарата внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.
Нарушение правил эксплуатации, указанных в руководстве, может привести к несчастному случаю и вывести аппарат из строя. ВНИМАНИЕ! При покупке аппарата требуйте заполнения торгующей организацией талонов на гарантийный ремонт, проверьте комплектность и товарный вид аппарата.
После продажи аппарата покупателю завод - изготовитель не принимает претензий по некомплектности и механическим повреждениям. В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л.
Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом - 65”. Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода - изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А). Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией аппарата, которые связаны с его постоянным техническим усовершенствованием. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | Параметры | Обозначение | АОГВ-17,4-3
Универсал | АКГВ-17,4-3
Универсал | АОГВ-23,2-3
Универсал | АКГВ-23,2-3
Универсал | АОГВ-29-3
Универсал | АКГВ-29-3
Универсал | | 1 | 2 | 3 | 4 | 5 | 6 | 7 | Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее:
- в режиме отопления
- в режиме ГВС | 88
- | 88
80 | 88
- | 88
80 | 89
- | 89
80 | Вид газа
- природный по ГОСТ 5542-87
- сжиженный по ГОСТ 20448-80 | +
+ | +
+ | +
+ | +
+ | +
+ | +
+ | Давление газа, Па (мм вод.ст.) природного:
- номинальное
- минимальное / максимальное
сжиженного:
- номинальное
- минимальное / максимальное | 1274 (130)
635 (65) / 1764 (180)
2940 (300)
1960(200) / 3528(360) | | Номинальная тепловая мощность, Вт (Ккал/ч) | 17445
(15000) | 17445
(15000) | 23260
(20000) | 23260
(20000) | 29075
(25000) | 29075
(25000) | | Отопление помещений с теплопотерями Вт, не более, | 14500 | 14500 | 19500 | 19500 | 24500 | 24500 | | Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 | 100÷140 | 100÷140 | 140÷200 | 140÷200 | 200÷250 | 200÷250 | | Расход газа: | | - природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более | 1,87 | 1,87 | 2,55 | 2,55 | 3,18 | 3,18 | | -сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более | 0,65 (1,3) | 0,65 (1,3) | 0,87 (1,74) | 0,87 (1,74) | 1,085 (2,17) | 1,085 (2,17) | Разрежение в дымоходе, Па (мм вод.ст.)
минимальное / максимальное | 2,94 (0,3) / 29,4 (3,0) | | Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более | 70 | | Время розжига, сек., не более | 60 | Индекс окиси углерода, об. %,
не более | 0,05 | | Диапазон поддержания темпера-туры воды в теплообменнике, °С | 50÷90 | | Тип горелки | Инжекционный | | Вместимость бака, л | 64 | 61 | 62 | 59 | 60 | 57 | | Наружный диаметр присоединительного патрубка газоотводящего устройства, мм | 135±2 | 135±2 | 135±2 | 135±2 | 140±2 | 140±2 | Присоединительная резьба штуцеров для:
- подачи газа
- подвода и отвода воды к
отопительной части
- подвода и отвода воды к части ГВС | G¾
G2
- | G¾
G2
G½ | G¾
G2
- | G¾
G2
G½ | G¾
G2
- | G¾
G2
G½ | | Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее | - | 5,4 | - | 7,1 | - | 8,9 | Давление воды перед аппаратом в системе ГВС, кПа (кг/см2)
- максимальное
- минимальное | -
- | 588 (6,0)
14,7 (0,15) | -
- | 588 (6,0)
14,7 (0,15) | -
- | 588 (6,0)
14,7 (0,15) | | Давление воды в системе отопления, кПа, не более | 200 | | Расстояние от пола до оси входного патрубка газопровода, мм | | | Расстояние от пола до конца выходного патрубка теплообмен-ника, мм | 1070±5 | | Расстояние от пола до оси вход-ного патрубка теплообменника, мм | 292±5 | | Расстояние от пола до оси входного патрубка змеевика, мм | - | 587±5 | - | 587±5 | - | 587±5 | | Расстояние от пола до оси выходного патрубка змеевика, мм | - | 927±5 | - | 927±5 | - | 927±5 | Габаритные размеры, мм:
высота х ширина х глубина | 1070±5 × 420±5 × 516±5 | | Масса аппарата (без упаковки), кг, не более | | | | | | 53 | ПРИМЕЧАНИЕ. Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ. ВНИМАНИЕ! Во избежание несчастных случаев и порчи аппарата ЗАПРЕЩАЕТСЯ: - включать аппарат лицам, не прошедшим специальное обучение (инструктаж) и детям;
- применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- включать аппарат при отсутствии тяги в дымоходе и без предварительного заполнения системы отопления и аппарата водой;
- нажимать кнопку пусковую и вращать ручку регулировочную температуры нагрева воды без надобности;
- удерживать кнопку пусковую в нижнем положении при помощи каких-либо приспособлений;
- настраивать ручку регулировочную на температуру выше 90 0;
- поворачивать ручку регулировочную для перевода с имеющейся температуры на более низкую при неостывшей (до 60 0С) воде в баке аппарата;
- стучать по горелке, автоматике, поворачивать ручку газового крана, ручку регулировочную с помощью ключей, плоскогубцев и других инструментов;
- класть на аппарат и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т.п.);
- производить сушку белья возле аппарата и на трубопроводах;
- класть на аппарат или вблизи от него пожароопасные вещества и материалы;
- пользоваться неисправным аппаратом;
- владельцу производить ремонт и переустановку аппарата, а также вносить в конструкцию какие-либо изменения.
ВНИМАНИЕ! Запрещается в аппаратах АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал применение в отопительной системе в качестве теплоносителя вместо воды антифриза. ПРИМЕЧАНИЕ. Избегайте применения в аппаратах АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал низкокачественного (поддельного) антифриза, так как это ведет к появлению шума (стука) в баке при работе аппарата. ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию аппарата производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за аппаратом с внесением записи в контрольный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется. Профилактический осмотр и ремонт аппарата производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ. Наблюдение за работой аппарата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии. ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ | Наименование работ | Периодичность выполнения работ | | 1 | 2 | | Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра | По мере необходимости | | Проверка плотности всех соединений | При каждом посещении по графику технического обслуживания | | Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя | По мере необходимости, но не реже одного раза в год | | Разборка и смазка крана газового | По мере необходимости (в случае заедания) | | Очистка термопары от нагара | По мере необходимости | | Проверка работоспособности автоматики по тяге и перегреву | То же | | Проверка работы автоматики безопасности по пламени и терморегулятора | То же | | Проверка работы пьезорозжига | То же | | Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом | То же | | Очистка турбуляторов от сажи | По мере необходимости.
Обгорание нижних концов турбуляторов в процессе работы на длину 50 ч 70 мм не влияет на работу изделия и не является дефектом | | Смена мелких деталей и ремонт | По мере необходимости | ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Аппарат соответствует требованиям ГОСТ 20219-74, ТУ 1-01-0893-90.
Срок гарантии составляет 36 месяцев со дня продажи, но не более 48 месяцев со дня выпуска аппарата заводом - изготовителем (12 месяцев – предпродажное хранение). При отсутствии штампа торгующей организации гарантийный срок (36 месяцев) исчисляется с даты выпуска аппарата. Завод-изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве. ВНИМАНИЕ! Гарантийный ремонт аппарата не производится в следующих случаях: - - несоблюдение требований безопасности;
- - несоблюдение правил монтажа и подключения аппарата;
- - несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за аппаратом;
- - небрежность хранения, обращения, транспортировки аппарата владельцем или торгующей организацией;
- - применение в аппаратах АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал в качестве теплоносителя вместо воды любой другой жидкости;
- - а также по другим причинам, не зависящим от завода-изготовителя.
Аппарат принимается на гарантийный ремонт при соблюдении следующих требований: - - работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем аппарата составляет акт, в котором указывает следующее:
- - наименование аппарата;
- - заводской номер;
- - дату выпуска;
- - дату продажи;
- - описание дефекта;
- - предварительную причину его возникновения.
Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем аппарата заводу-изготовителю по адресу:
140184, Россия, Московская область, г. Жуковский, ул. Заводская, 3 ОАО «Жуковский машиностроительный завод». Тел. сервисной службы: (495) 556-68-22, (496 - 48) 7-42-25 ВНИМАНИЕ! При нарушении указанных требований в гарантийный ремонт заводом-изготовителем не производится.
Если при проверке специалистами завода - изготовителя подтверждается, что указанная в акте поломка произошла по вине завода-изготовителя, то завод- изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов.
По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей аппарата не по вине завода-изготовителя владельцу следует обратиться в службы газового хозяйства, сервисную службу завода - изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ. ВНИМАНИЕ! Для аппарата АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал срок службы аппарата значительно сокращается при применении в качестве теплоносителя вместо воды бытовых антифризов и аналогичных им низкозамерзающих жидкостей. Возможно появление шума (стука) в баке при работе аппарата. ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризов “Арктика”, ”Ассол”, ”Буртас” и аналогичных им.
