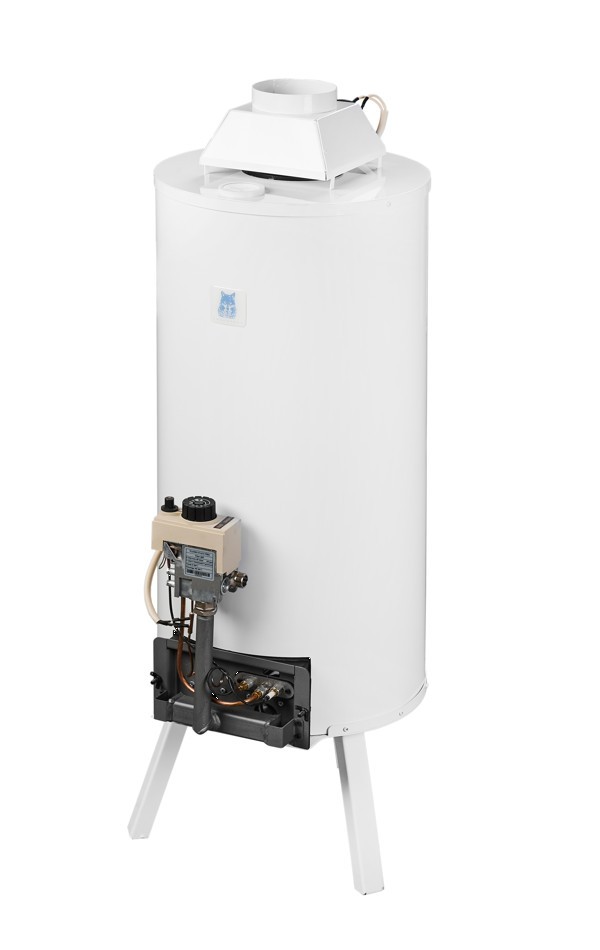

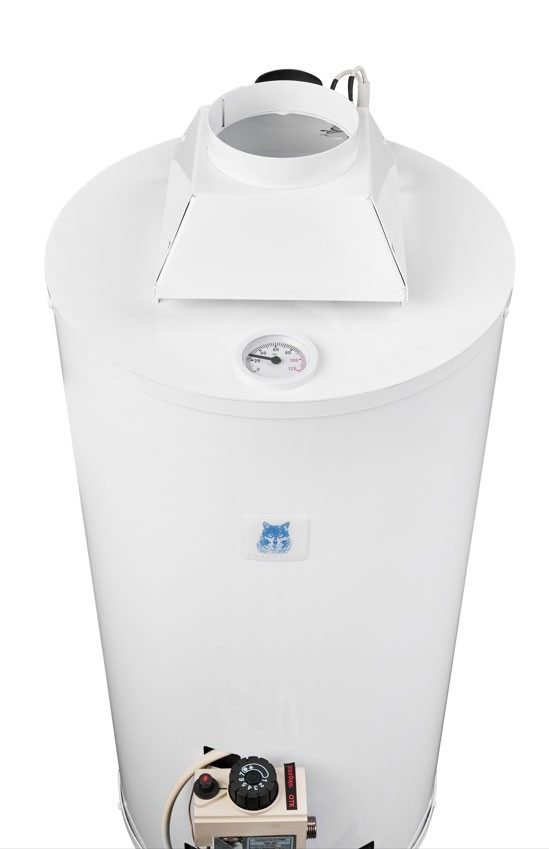

| ГИДРОТЕРМ Алтай АОГВ-23,2-3К |
|
На складе: на заказ
23,2 кВт, двухконтурный, до 220 м2, 60 кг, 1050x410x583мм, подходит на замену АКГВ 23,2-3 ОАО "ЖМЗ"
|
|
Описание товара
Аппарат отопительный газовый водогрейный модели ГИДРОТЕРМ «Алтай» (11,6-29) (далее - аппарат) номинальной теплопроизводительностью от 11,6 до 29 кВт, с рабочим давлением воды до 0,15 МПа, максимальной температурой на выходе 95˚С, предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, с открытым (закрытым) расширительным баком.
Перед эксплуатацией аппарата внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.
Завод-изготовитель оставляет за собой право на совершенствование кон-струкции, поэтому в конструкции аппарата, могут быть внесены измене-ния, не ухудшающие его работу
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ПАСПОРТ АППАРАТОВ ОТОПИТЕЛЬНЫх ГАЗОВЫХ ВОДОГРЕЙНЫХ ГИДРОТЕРМ «Алтай»
Технические характеристики
|
НАИМЕНОВАНИЕ ПАРАМЕТРА ИЛИ РАЗМЕРА
|
ТИПОРАЗМЕР АППАРАТА ГИДРОТЕРМ «АЛТАЙ»
|
|
11,6-3
|
11,6-3К
|
17,4-3
|
17,4-3K
|
23,2
|
23,2К
|
29
|
29К
|
|
Номинальная теплопроизводительность, кВт
|
11,6
|
17,4
|
23,2
|
29
|
|
Площадь отапливаемого помещения, м2
|
90
|
135
|
220
|
300
|
|
Коэффициент полезного действия, %, не менее
|
92
|
92
|
92
|
92
|
|
Топливо
|
Природный газ по ГОСТ 5542
|
|
Давление газа перед аппаратом, Па
|
минимальное
|
1000
|
|
номинальное
|
2000
|
|
максимальное
|
3000
|
|
Максимальный расход природного газа, м3/час
|
1,18
|
1,86
|
2,34
|
3,2
|
|
Разряжение в дымоходе, Па
|
3 -25
|
|
Расход воды для санитарных нужд не менее, м3/час
|
0,18
|
0,3
|
0,4
|
0,5
|
|
Давление теплоносителя в системе отопления, не более, МПа
|
0,15
|
|
Максимальное давление в системе горячего водоснабжения, мПа
|
-
|
0,6
|
-
|
0,6
|
-
|
0,6
|
-
|
0,6
|
|
Максимальная температура теплоносителя на выходе, оС
|
95
|
|
Объем воды в аппарате, л
|
16,2
|
21
|
23
|
20,6
|
|
Габаритные размеры, мм
|
Глубина
|
356
|
356
|
583
|
583
|
|
Ширина
|
356
|
356
|
334
|
334
|
|
Высота
|
1060
|
1060
|
1050
|
1050
|
|
Размер патрубков присоединения системы отопления
|
G1 ½ (Ду 40 мм)
|
G2 (Ду 50 мм)
|
|
Размер патрубка газопровода
|
G1/2 (Ду 15 мм)
|
|
Диаметр дымоотводящего патрубка, мм
|
114
|
114
|
134
|
134
|
|
Масса брутто, не более, кг
|
45
|
49
|
53
|
55
|
|
Предельная концентрация мг/м3
|
Оксидов углерода
|
119
|
|
Оксидов азота
|
240
|
|
Срок службы, лет, не менее
|
15
|
|
Марка газового клапана
|
TGV – 307, BN PARTS Gas valve 630, TGV – 310
|
|
630 EUROSIT, 710 MINISIT
|
| |
| |
